Antes de empezar
- llave inglesa o de expansión
- llave de tubo (grifa) mediana
- cinta de teflón
- juego de bristol (llaves hexagonales)
- destornillador de pala y de estrella
- nivel de burbuja
- cinta métrica y lápiz
- pulidora con disco de diamante (si toca abrir enchape)
- cincel y martillo de goma
- tapón macho de 1/2 pulgada (si no hay agua caliente)
- balde, esponja y trapos
- silicona sanitaria antihongos

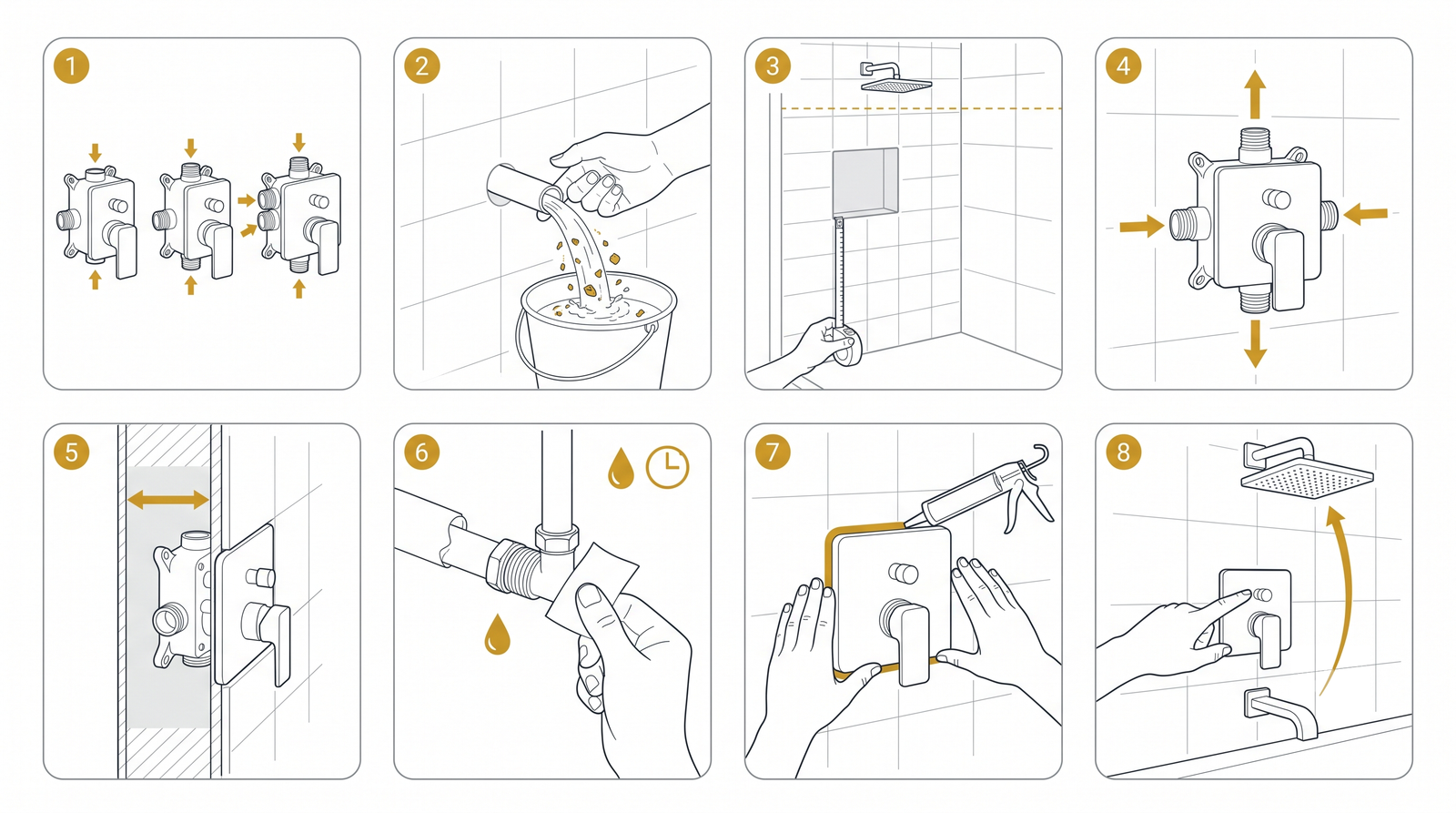

Instalación paso a paso
- 1
Confirma qué registro tienes y qué presión hay
Cuenta las salidas: un registro sencillo tiene una entrada y una salida; el mezclador tiene dos entradas (fría y caliente) y una salida; el monocontrol con salida a tina tiene dos entradas y DOS salidas. Revisa además la presión: estos mezcladores piden mínimo 1 bar (14,5 psi), y 1 bar equivale a unos 10 metros de columna de agua. Si el tanque está solo tres o cuatro metros por encima del baño, el mezclador va a trabajar por debajo de lo recomendado y la mezcla saldrá despareja.
- 2
Cierra el agua y purga la tubería
Cierra el registro general y abre la llave más baja de la casa para liberar la presión. Antes de conectar nada, deja correr agua por los tubos que van a alimentar el registro para arrastrar arena, viruta y restos de obra. Este paso es el que más garantías salva: la arenilla raya el cartucho cerámico y ese daño no lo cubre la garantía de fábrica.
- 3
Marca la altura y abre el nicho
En Colombia el registro de ducha se ubica normalmente entre 1,00 y 1,10 metros del piso terminado, y la salida de la regadera entre 2,00 y 2,10 metros. Marca con nivel de burbuja. El hueco que abras debe quedar más pequeño que el escudo: el del FD-6117G mide 12 por 18 centímetros, así que un nicho de unos 10 por 15 centímetros queda perfectamente tapado.
- 4
Conecta las cuatro tomas
Mirando el cuerpo de frente: la entrada de agua caliente va a la izquierda y la fría a la derecha, para que la manija abra en caliente hacia la izquierda como manda la costumbre. La salida de arriba va a la regadera y la de abajo a la tina. Aplica de cuatro a seis vueltas de teflón en el sentido en que entra la rosca. Si en tu baño no hay agua caliente, tapona esa entrada con un tapón macho de 1/2 pulgada: jamás la dejes abierta.
- 5

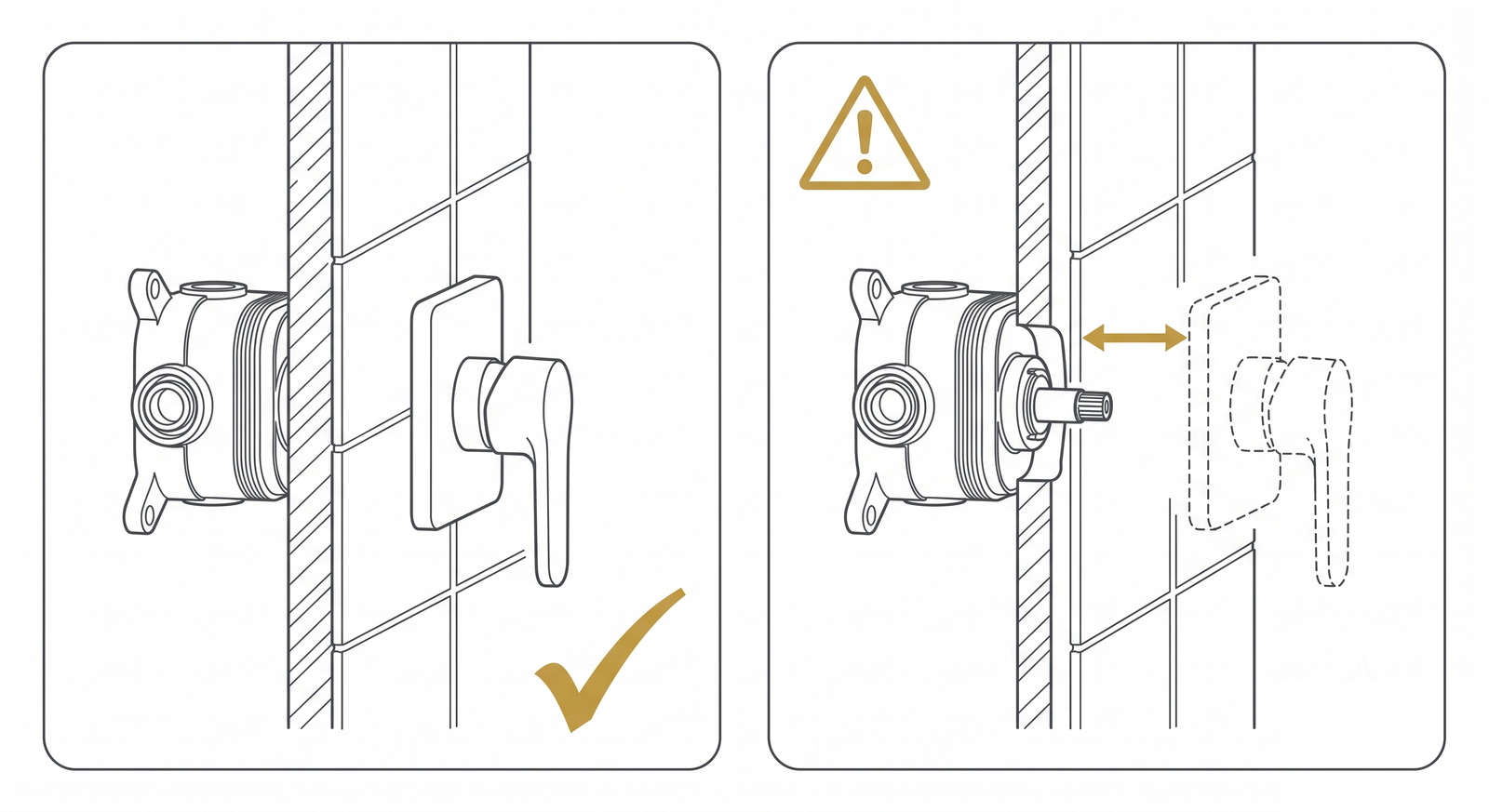

Ajusta la profundidad de empotre
Este es el error que obliga a romper la pared otra vez. La cara frontal del cuerpo debe quedar a ras del enchape TERMINADO, o máximo dos o tres milímetros por dentro. Si lo dejas muy hondo, el vástago no alcanza y la manija queda floja; si lo dejas muy salido, el escudo no apoya contra la pared y entra agua. Mide contando el espesor del pegante y del enchape que aún faltan por poner.
- 6
Prueba fugas ANTES de tapar
Con el cuerpo todavía a la vista, abre el registro general y deja el sistema con presión unos quince minutos. Revisa cada una de las cuatro conexiones con la mano seca y con papel. Si aparece una gota, ajusta o rehaz el teflón. Nadie hace este paso y es el único momento en que corregir cuesta cinco minutos en vez de una pared nueva.
- 7
Enchapa, resana y monta el escudo
Cierra el agua otra vez, enchapa y deja secar. Monta el escudo contra la pared y sella su borde superior y los laterales con silicona sanitaria antihongos, dejando el borde INFERIOR libre para que, si alguna vez entra agua, tenga por dónde salir. Luego monta el aro y la manija y aprieta el prisionero con el bristol, a mano, sin llave sobre el cromado.
- 8
Prueba el desviador y entrega
Abre el agua: en reposo el agua sale por la salida baja, la de la tina. Acciona el botón superior y el chorro debe subir a la regadera. Cierra la llave y el botón regresa solo a su posición de reposo, por eso la próxima vez el agua siempre arranca por la tina. Verifica que a media manija salga tibia y a tope izquierdo caliente; si sale al revés, las entradas están invertidas.
Diagramas de apoyo
⚠ Importante
- Purga la tubería antes de conectar. El daño del cartucho por arena o viruta de obra es la causa número uno de garantías rechazadas: no lo cubre la fábrica.
- Si en tu baño no hay agua caliente, tapona esa entrada con un tapón macho de 1/2 pulgada. Dejarla abierta hace que el agua se devuelva por ahí y pierdas presión en la ducha.
- Presión de trabajo del FD-6117G: mínimo 1 bar (14,5 psi) y máximo 10 bar (145 psi). Por debajo del mínimo la mezcla sale despareja; por encima del máximo se acorta la vida del cartucho.
- Nunca aprietes la manija ni el escudo con llave de tubo sobre el cromado: raya el acabado y esa marca no es defecto de fábrica.
- Limpia solo con agua y jabón suave. Los ácidos, los desincrustantes fuertes y los abrasivos se comen el cromado.
- Si vas a soldar tubería cerca del cuerpo, retira antes el cartucho: el calor daña los sellos cerámicos.
Cuidado y mantenimiento
El cartucho es la única pieza que se desgasta con los años y es 100% reemplazable, sin cambiar el registro completo ni volver a romper la pared. En el FD-6117G el repuesto es el cartucho C35, de cierre cerámico de 90 grados y 35.000 ciclos de vida útil, y en Moressco te lo conseguimos.
Si la manija empieza a gotear o se pone dura, casi siempre es cartucho, no el cuerpo. Para cambiarlo se cierra el agua, se saca el prisionero de la manija con el bristol, se retira el aro, se afloja la tuerca que sujeta el cartucho, se saca y entra el nuevo en la misma posición.
Una vez al año revisa la silicona del escudo y vuelve a sellar si ves que se despegó del enchape.
Preguntas frecuentes
¿Qué pasa si se daña el cartucho? ¿Toca cambiar todo el registro?
No. El cartucho se cambia solo, sin tocar el cuerpo empotrado ni romper la pared. En el registro monocontrol FD-6117G el repuesto es el cartucho C35, cerámico de cierre a 90 grados y 35.000 ciclos de vida útil. La garantía de fábrica es de un año e incluye el cartucho; pasado ese tiempo te conseguimos el repuesto y lo gestionamos por WhatsApp.
¿Cómo funciona la salida a tina? ¿Salen las dos a la vez?
No salen las dos a la vez. En reposo el agua baja a la tina; al accionar el botón superior el chorro sube a la regadera. Al cerrar la llave el desviador vuelve solo a su posición de reposo, por eso el agua siempre arranca por la tina la próxima vez que abras.
¿A qué altura va el registro de la ducha?
En Colombia se ubica normalmente entre 1,00 y 1,10 metros del piso terminado, y la salida de la regadera entre 2,00 y 2,10 metros. No es una norma rígida: si en la casa hay personas altas o bajas, mueve la regadera, pero deja el registro donde se alcance con el brazo desde fuera de la ducha.
El agua caliente me sale girando hacia la derecha. ¿Está mal instalado?
Las entradas quedaron invertidas. La costumbre es caliente a la izquierda mirando el registro de frente. Se corrige intercambiando las dos acometidas antes de enchapar; si ya está enchapado, muchos cartuchos permiten girarse 180 grados para invertir el sentido, pero eso hay que verificarlo con la pieza en la mano.
¿Puedo instalarlo si mi baño solo tiene agua fría?
Sí. Se conecta la fría a su entrada y la de caliente se cierra con un tapón macho de 1/2 pulgada. Funciona perfecto como registro de paso, y el día que instales calentador solo hay que quitar el tapón y conectar.
¿Este registro sirve para ducha eléctrica?
El registro mezclador no se usa con ducha eléctrica: la ducha eléctrica calienta el agua en el cabezal y va alimentada solo con agua fría, normalmente con un registro sencillo. Un mezclador delante de una ducha eléctrica puede bajarle el caudal y hacerla trabajar mal.
¿En cuánto sale que ustedes lo instalen?
La instalación de grifería cuesta $90.000 por punto, con visita técnica gratis en Bogotá y revisión de garantía a los 30 días. Escríbenos por WhatsApp con la foto de tu baño y te confirmamos cuántos puntos son.
¿Dudas con tu registro o quieres que lo dejemos instalado? Escríbenos y te asesoramos con la foto de tu baño.
