Antes de empezar
- destornillador phillips y plano
- probador de voltaje o multímetro
- llave ajustable
- cinta de teflón (conexión de agua)
- cinta aislante
- breaker dedicado en el tablero (verificar antes de empezar)
- cable de calibre adecuado (referencia #8 AWG hasta 30 m, #6 AWG en tramos más largos; lo confirma el electricista según la ficha y la grabación del frente de la ducha)
Los 3 cables de la ducha eléctrica: qué es cada uno
Una ducha eléctrica se conecta con 3 cables: dos que la alimentan y uno de tierra. En una instalación de 110V los dos de alimentación son una fase y el neutro; en una de 220V son dos fases. El tercero es la tierra, que va al cable de tierra que llega del tablero, nunca al neutro.
- Tierra: por norma es de color verde o verde con amarillo. Protege a quien se baña si hay una falla: sin ella, el agua o la carcasa pueden quedar con corriente.
- Neutro (solo en 110V): por norma es de color blanco.
- Fase o fases: salen de un breaker sencillo (110V) o doble (220V) que debe ser exclusivo para la ducha.
Los colores de los cables que trae la ducha cambian según la marca y el modelo: guíate por el diagrama del manual de tu ducha, no por el color. Haz todo con el breaker abajo, comprueba con un probador que no hay corriente y, si en el baño no hay cable de tierra, no la conectes: un electricista debe llevarlo desde el tablero.
¿Todavía no tienes la ducha? Mira las duchas eléctricas de 110V y 220V con su precio de hoy, o escríbenos por WhatsApp con una foto de tu tablero y te decimos cuál te sirve.
Instalación paso a paso
- 1
Verifica el voltaje

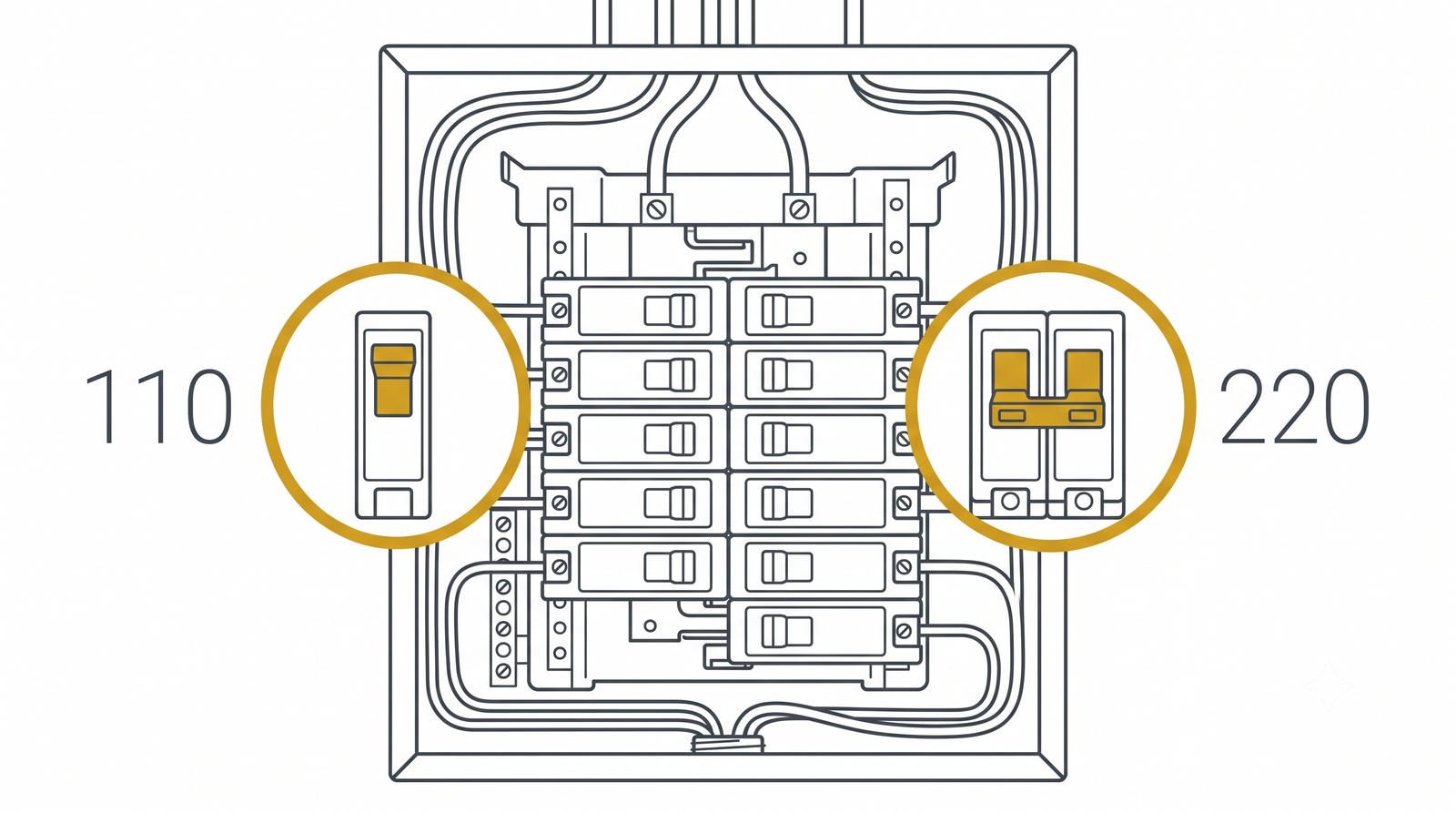

Revisa el tablero de breakers: uno solo suele ser 110V, uno doble suele ser 220V. Confirma con tu electricista antes de comprar.
- 2
Confirma el modelo
Verifica que el voltaje y los vatios de tu ducha coincidan con tu instalación y tu clima: más vatios en clima frío, menos en clima cálido.
- 3
Apaga el breaker y el agua
Baja el breaker dedicado de la ducha antes de tocar cualquier cable. Cierra también el paso de agua del punto.
- 4
Retira la ducha vieja
Desconecta los cables y la tubería de agua de la ducha actual. Verifica con el probador de voltaje que no hay corriente antes de tocar nada.
- 5
Conexión eléctrica: llama a un electricista
Contrata un electricista certificado CONTE. Necesitas circuito EXCLUSIVO con breaker dedicado y tierra real. La referencia depende del voltaje (confírmala en la ficha y en la grabación del frente de la ducha): 110V ≈ breaker de 40A; 220V ≈ breaker de 30A.
- 6
Monta el cuerpo y la tubería
Fija el cuerpo a la pared. Aplica teflón normal en rosca metálica; en rosca plástica, pocas vueltas y aprieta a mano sin exceso para no fisurarla.
- 7
Revisa la presión de agua
Confirma que la presión de tu casa alcance el mínimo para activar la resistencia. Si vives en piso alto con presión baja, usa un modelo de baja presión.
- 8
Enciende y prueba
Con el selector apagado, abre el agua y deja que fluya hasta llenar el cuerpo. Solo después sube el breaker y selecciona temperatura: nunca energices en seco.
Diagramas de apoyo
⚠ Importante

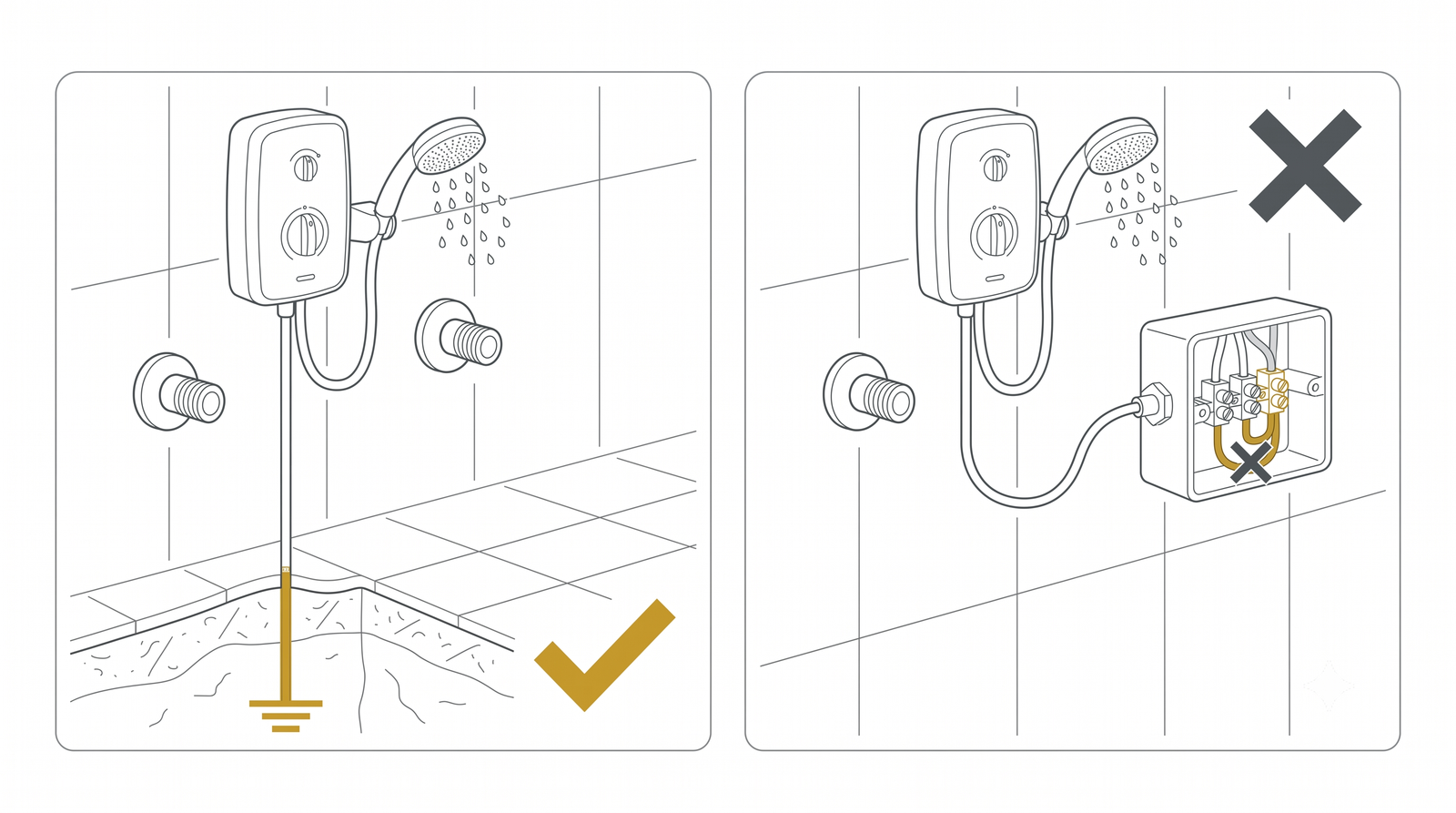

- Nunca conectes una ducha eléctrica sin breaker dedicado y polo a tierra. La tierra debe ser un conductor de tierra real del tablero (varilla); JAMÁS puentees al neutro — riesgo real de electrocución.
- Verifica el voltaje exacto de tu instalación antes de conectar: una ducha de 220V en 110V calienta poco o nada, y una de 110V en 220V se quema.
- Si no tienes experiencia eléctrica, contrata un electricista certificado — no improvises el calibre del cable ni el circuito: usa circuito exclusivo con breaker dedicado (110V ≈ 40A, 220V ≈ 30A) y cable adecuado, siempre según ficha del fabricante y RETIE.
Cuidado y mantenimiento
Revisa periódicamente que el cable y la conexión a tierra sigan firmes, y no manipules el selector con las manos mojadas. Ante cualquier chispazo, olor a quemado o falla, apaga el breaker y llama a un electricista.
Preguntas frecuentes
¿Necesito electricista para instalar la ducha eléctrica?
Sí, se recomienda. La ducha eléctrica combina agua y corriente: la conexión a tierra y el calibre del cable son temas de seguridad, no de ahorrar. Contrata un electricista certificado; en Moressco te ayudamos a escoger la ducha correcta para tu voltaje y tu clima antes de comprar.
¿Cómo sé si mi casa es 110V o 220V?
Revisa el tablero de breakers: si el de la ducha es de dos polos juntos (doble), suele ser 220V; si es uno solo, 110V. Confírmalo con multímetro o pregúntale al electricista o al administrador del edificio.
Compré una ducha eléctrica y no calienta, ¿por qué?
Las causas más comunes son voltaje equivocado (110 vs 220), poca presión de agua para activar la resistencia, o potencia insuficiente para el clima de tu zona.
¿Necesito presión de agua especial?
Muchas duchas eléctricas necesitan una presión mínima para encender la resistencia. Si vives en piso alto sin tanque elevado o con presión baja, elige un modelo de baja presión o suma una bomba.
¿Cómo se conecta una ducha eléctrica de 3 cables?
Dos cables van a la alimentación (fase y neutro en 110V, o dos fases en 220V) y el tercero, el de tierra, va al cable de tierra del tablero. Guíate por el diagrama de tu ducha, trabaja con el breaker abajo y, si no tienes experiencia, contrata un electricista certificado.
¿Se puede instalar una ducha eléctrica sin cable a tierra?
No. Sin tierra, una falla de la resistencia puede dejar el agua o la carcasa con corriente, y unir la tierra al neutro tampoco sirve: es la causa más común de electrocución en duchas. Si tu baño no tiene cable de tierra, un electricista debe llevarlo desde el tablero antes de instalarla.
¿Qué cable necesita una ducha eléctrica de 110V?
Como referencia, cable #8 AWG en tramos de hasta 30 m y #6 AWG si el tramo es más largo, en un circuito exclusivo con su propio breaker (110V ≈ 40A). El calibre final lo confirma el electricista con la potencia que dice la ficha y el frente de tu ducha.
¿No sabes si tu instalación es 110V o 220V, ni cuántos vatios necesitas? Escríbenos por WhatsApp y te ayudamos a confirmarlo antes de comprar.
